WXJ-WSJ圓柱蝸桿減速機

產品詳情

一、概述
WXJ-WSJ圓柱蝸桿減速機為單級傳動的阿基米德圓柱蝸桿減速機，結構緊湊。體積小。重量輕，傳動平穩、靈活，無沖擊。無噪音，具有自鎖作用，使用方便。適用于化工、冶金、礦山、紡織、食品、醫藥等行業的各種機械設備上。
二、適用范圍
（1）一蝸桿嚙合處滑動速比大子7.5m／s；（2）蝸桿轉速不超過1500r／min：
（3）T作環境溫度為-40~C～+45~C；（4）可用正反兩向運轉。
三、標記示例

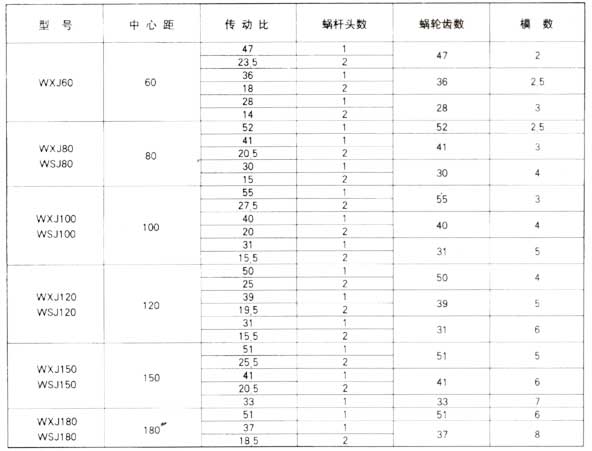

四、WXJ、WSJ減速器主要參數表

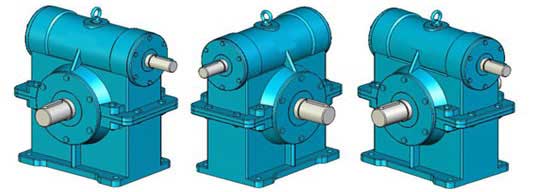

WSJ圓柱蝸桿減速器實體模型

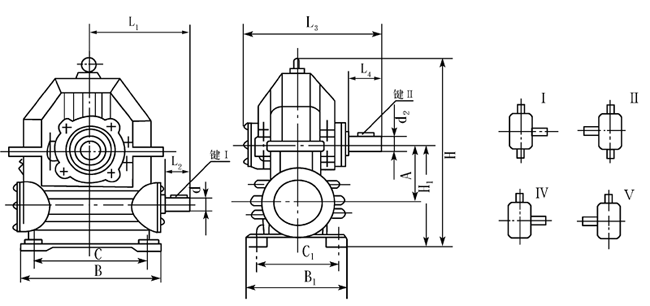

型號	A	H1	H	B	B1	C	C1	4--Φ	L1	L2	L3	L4	d1	鍵I	d2	鍵II
WSJ80	80	200	275	210	160	145	115	4—Φ13	181	50	152	50	Φ22	6×40	Φ30	8×42
WSJ100	100	240	330	250	180	180	140	4—Φ18	191	50	176	65	Φ30	8×42	Φ40	12×55
WSJ120	120	270	360	275	200	200	150	4—Φ18	218	56	187	78	Φ30	8×50	Φ45	14×70
WSJ180	180	370	520	420	320	300	260	4—Φ24	298	78	261	98	Φ45	14×68	Φ60	18×90

WSJ減速器主要參數表

型號	中心矩	速比	蝸桿頭數	蝸桿齒輪	模數	配用功率KW
WSJ-80	80	52	1	52	2.5	1.1～1.5
		41	1	41	3
		20.5	2
		30	1	30	4
		15	2
WSJ-100	100	55	1	55	3	1.5～2.2
		27.5	2
		40	1	40	4
		20	2
		31	1	31	5
		15.5	2
WSJ-120		50	1	50	4	2.2～3
		25	2
		39	1	39	5
		19.5	2
		31	1	31	6
		15.5	2
WSJ-150	150	51	1	51	5	4.5～5.5
		25.5	2
		41	1	41	6
		20.5	2
		33	1	33	7
WSJ-180	180	51	1	51	6	5.5～7
		37	1	37	8

WXJ（蝸桿下置）型為一級傳動的阿基米德圓柱蝸桿減速器。主要用于礦山、冶金、水泥、建筑等各機械設備的減速傳動，蝸桿轉速不超過1500r/min，工作環境溫度為-40℃～+40℃，蝸桿可正反轉，減速器具有自鎖性。
實體模型

代號
    WXJ、WSJ蝸桿減速器的標記包括：型號、中心距、傳動比、裝配型式。
    標記示例：
    代號
    WXJ、WSJ蝸桿減速器的標記包括：型號、中心距、傳動比、裝配型式。
    標記示例：

型號	中心矩	速比	蝸桿頭數	蝸桿齒輪	模數	配用功率KW
WXJ-80	80	52	1	52	2.5	1.1～1.5
		41	1	41	3
		20.5	2
		30	1	30	4
		15	2
WXJ-100	100	55	1	55	3	1.5～2.2
		27.5	2
		40	1	40	4
		20	2
		31	1	31	5
		15.5	2
WXJ-120		50	1	50	4	2.2～3
		25	2
		39	1	39	5
		19.5	2
		31	1	31	6
		15.5	2
WXJ-150	150	51	1	51	5	4.5～5.5
		25.5	2
		41	1	41	6
		20.5	2
		33	1	33	7
WXJ-180	180	51	1	51	6	5.5～7
		37	1	37	8
		18.5	2

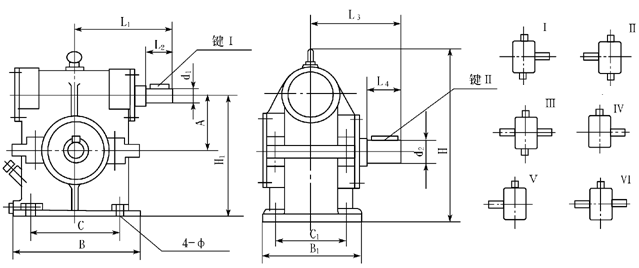

WXJ外形尺寸、安裝尺寸及裝配型式

型號	A	H1	H	B	B1	C	C1	4--Φ	L1	L2	L3	L4	d1	鍵I	d2	鍵II
WXJ80	80	160	285	210	160	145	115	4—Φ13	181	50	152	50	Φ22	6×40	Φ30	8×42
WXJ100	100	190	340	250	180	180	140	4—Φ18	191	50	176	65	Φ30	8×42	Φ40	12×55
WXJ120	120	220	380	275	200	200	150	4—Φ18	218	56	187	78	Φ30	8×50	Φ45	14×70
WXJ150	150	270	450	374	260	290	210	4—Φ24	277	65	227	90	Φ40	12×50	Φ55	16×80
WXJ180	180	320	540	420	320	300	260	4—Φ24	298	78	261	98	Φ45	14×68	Φ60	18×90
