概述
SWL系列蝸輪絲杠升降機是一種基礎起重部件，符合JB/T8809—1998（原JB/ZQ4391—86）標準。該產品可廣泛用于機械、冶金、建筑、化工、醫療、文化衛生等各個行業。承載能力2.5—120T。具有結構緊湊、體積小、重量輕、動力源廣泛、噪音小、安裝方便、使用靈活、功能多、配套形式多、可靠性高、使用壽命長等優點。具有提升、降落、推進、翻轉等功能，可以單臺或組合使用。能按一定程序準確地控制調整提升或推進的高度，可以用電動機或其它動力直接帶動，也可以手動。最高輸入轉速1500r/min，最大提升速度2.7m/min。有不同的結構型式和裝配方式，提升高度按用戶的要求制造。該裝置可以自鎖。

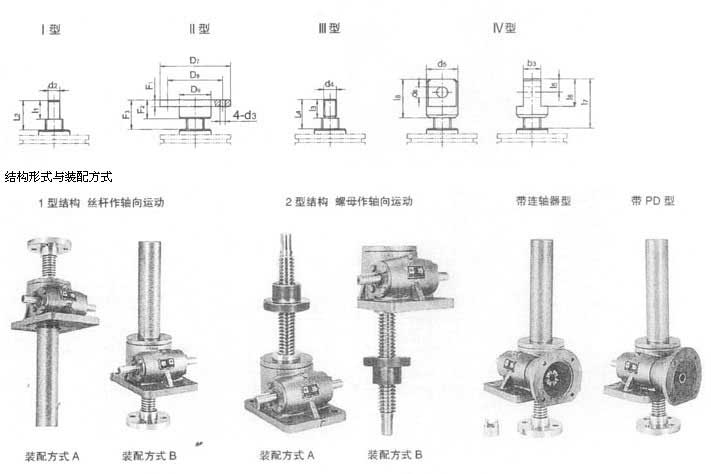

型式和標記
1、結構型式
升降機按結構型式分為：
1型－絲杠同時作旋轉運動和軸向移動；
2型－絲杠作旋轉運動。絲杠上的螺母作軸向移動。
2、裝配型式
升降機每種結構型式又分為兩種裝配型式：
A型－絲杠（或螺母）向上移動；
B型－絲杠（或螺母）向下移動。
3、絲杠頭部型式
1型結構型式的絲杠頭部分為：
I（圓柱型）、II（法蘭型）、III（螺紋型）、IV（扁頭型）四種型式。
2型結構型式的絲杠頭部分為：I（圓柱型）和III（螺紋型）兩種形式。
4、傳動比
升降機分為兩種傳動比，即普通（P）和慢速（M）。
5、絲杠的防護
1型升降機絲杠的防護分為：基本型、防旋轉型（F）和帶防護罩型（Z）；
2型升降機絲杠的防護分為：基本型和帶防護罩型（Z）。
6、標記示例
三、訂貨說明：
1、訂貨時請按產品的型號格式寫清楚產品的型號(包括：提升力規格、普通或慢速、結構型式、裝配方式、絲杠頭部型式、行程、附加要求等)。
2、對附加要求中的防轉裝置、雙導向套、防護罩的結構型式及防護罩的尺寸，及其他不明確的技術問題，請向我公司咨詢。
3、SWL系列升降機即為原國標QWL系列。
SWL型蝸輪絲桿升降機外形結構尺寸（1型）
|
型號
|
SWL2.5
|
SWL5
|
SWL10
SWL15
|
SWL20
|
SWL25
|
SWL35
|
SWL50
|
SWL100
|
SWL120
|
||
|
S
|
行程+85
|
行程+100
|
行程+125
|
行程+150
|
行程+170
|
行程+205
|
行程+250
|
行程+320
|
行程+330
|
||
|
S1
|
行程+215
|
行程+270
|
行程+335
|
行程+404
|
行程+476
|
行程+535
|
行程+603
|
行程+815
|
行程+845
|
||
|
S2
|
行程+238.5
|
行程+300
|
行程+359
|
行程+430
|
行程+513
|
行程+580
|
行程+685
|
行程+880
|
行程+910
|
||
|
A
|
165
|
212
|
235
|
295
|
350
|
430
|
475
|
526
|
526
|
||
|
B
|
120
|
155
|
200
|
215
|
260
|
280
|
500
|
622
|
622
|
||
|
M
|
135
|
168
|
190
|
240
|
280
|
360
|
385
|
412
|
412
|
||
|
N
|
90
|
114
|
155
|
160
|
190
|
210
|
406
|
508
|
508
|
||
|
H
|
100
|
131
|
160
|
194
|
226
|
250
|
290
|
375
|
375
|
||
|
H1
|
97
|
131
|
150
|
181
|
211
|
250
|
280
|
360
|
360
|
||
|
h
|
45
|
61.5
|
70
|
87
|
102
|
115
|
121
|
155
|
155
|
||
|
h1
|
12
|
14
|
16
|
20
|
25
|
30
|
32
|
38
|
42
|
||
|
d(k6)
|
16
|
20
|
25
|
28
|
32
|
38
|
38
|
45
|
48
|
||
|
d1
|
14
|
17
|
21
|
28
|
35
|
35
|
45
|
48
|
48
|
||
|
鍵GB1096
|
5×5×32
|
6×6×32
|
8×7×45
|
8×7×45
|
10×8×50
|
10×8×70
|
10×8×90
|
14×9×100
|
14×9×100
|
||
|
L
|
—
|
—
|
42
|
42
|
58
|
80
|
105
|
100
|
100
|
||
|
L1
|
110.5
|
132
|
172
|
213.5
|
221
|
265
|
310
|
380
|
380
|
||
|
L2
|
190
|
228
|
280
|
322
|
355
|
430
|
558
|
610
|
610
|
||
|
D
|
98
|
122
|
150
|
185
|
205
|
260
|
300
|
420
|
420
|
||
|
D1
|
68
|
83
|
110
|
140
|
160
|
180
|
200
|
260
|
260
|
||
|
A1
|
45.2
|
56.2
|
66.8
|
72.5
|
97
|
120
|
135
|
190
|
190
|
||
|
A2
|
50
|
58
|
63.5
|
95
|
95
|
135
|
80
|
146
|
146
|
||
|
A3
|
65
|
80
|
86
|
122.5
|
130
|
170
|
125
|
203
|
203
|
||
|
F
|
26.5
|
30
|
34
|
39
|
52
|
45
|
65
|
80
|
80
|
||
|
安全裕度X
|
20
|
20
|
25
|
25
|
25
|
30
|
40
|
50
|
50
|
||
|
Y
|
3
|
3
|
1
|
3
|
3
|
4
|
5
|
6
|
6
|
||
|
活動螺母
|
D2
|
80
|
87
|
110
|
120
|
155
|
190
|
220
|
300
|
330
|
|
|
D3(K6)
|
50
|
70
|
90
|
90
|
130
|
150
|
180
|
240
|
260
|
||
|
F1
|
45
|
60
|
75
|
100
|
120
|
145
|
170
|
220
|
270
|
||
|
F2
|
15
|
18
|
25
|
30
|
35
|
35
|
50
|
70
|
80
|
||
|
絲杠頭部型式
|
Ⅰ
|
d2(k6)
|
20
|
25
|
40
|
50
|
70
|
80
|
95
|
130
|
150
|
|
I1
|
30
|
40
|
50
|
60
|
80
|
80
|
90
|
120
|
140
|
||
|
Ⅱ
|
d4
|
M22×1.5-6g
|
M30×2-6g
|
M42×2-6g
|
M48×2-6g
|
M70×3-6g
|
M80×3-6g
|
M95×3-6g
|
M130×4-6g
|
M150×4-6g
|
|
|
I3
|
|
39
|
50
|
60
|
63
|
80
|
90
|
120
|
140
|
||
|
型號
|
SWL2.5
|
SWL5
|
SWL10/15
|
SWL20
|
SWL25
|
SWL35
|
SWL50
|
SWL100
|
SWL120
|
|
最大起升力,KN
|
25
|
50
|
100/150
|
200
|
250
|
350
|
500
|
1000
|
1200
|
|
最大拉力,KN
|
25
|
50
|
99
|
166
|
250
|
350
|
500
|
1000
|
1200
|
|
絲杠螺紋尺寸
|
Tr30×6
|
Tr40×7
|
Tr58×12
|
Tr65×12
|
Tr90×16
|
Tr100×18
|
Tr120×20
|
Tr160×23
|
Tr180×25
|
|
蝸輪蝸桿傳動比（P）
|
普通6:1
|
6:1
|
72/3:1
|
8:1
|
102/3:1
|
102/3:1
|
11:1
|
12:1
|
12:1
|
|
蝸桿每轉行程,mm
|
1.0
|
1.17
|
1.56
|
1.5
|
1.5
|
1.5
|
1.818
|
1.916
|
2.083
|
|
蝸輪蝸桿傳動比（M）
|
24:1
|
24:1
|
24:1
|
24:1
|
32:1
|
32:1
|
32:1
|
36:1
|
36:1
|
|
蝸桿每轉行程,mm
|
0.250
|
0.292
|
0.5
|
0.5
|
0.5
|
0.5
|
0.625
|
0.638
|
0.694
|
|
蝸桿傳動比（P）
|
6:1
|
6:1
|
72/3:1
|
8:1
|
102/3:1
|
102/3:1
|
11:1
|
12:1
|
12:1
|
|
滿負荷蝸桿扭距N·m
|
18.6
|
39.5
|
119/179
|
240
|
366
|
600
|
970
|
2323
|
3316
|
|
蝸輪蝸桿傳動比（M）
|
24:1
|
24:1
|
24:1
|
24:1
|
32:1
|
32:1
|
32:1
|
36:1
|
36:1
|
|
滿負荷蝸桿扭距N·m
|
8.86
|
19.8
|
60/90
|
122
|
217
|
340
|
425
|
997
|
1658
|
|
絲桿最大軸伸長度
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
5500
|
6500
|
7000
|
|
最大許用功率/kW
|
0.55
|
1.1
|
2.6
|
3.7
|
4.8
|
6.0
|
7.5
|
15
|
17.5
|
|
普通比（P）總效率％
|
23
|
21
|
23
|
21
|
19
|
18
|
15
|
13
|
12
|
|
慢速比（M）總效率%
|
14
|
12
|
15
|
13
|
11
|
11
|
11
|
10
|
8
|
|
潤滑油量，kg
|
0.1
|
0.25
|
0.5
|
0.75
|
1.1
|
1.9
|
2
|
2.5
|
2.5
|
|
不加行程的重量，kg
|
7.3
|
16.2
|
25
|
36
|
70.5
|
87
|
420
|
1010
|
1350
|
|
絲桿每100mm的 重量
|
0.45
|
0.82
|
1.67
|
2.15
|
4.15
|
5.20
|
7.45
|
13.6
|
17.3
|
|
潤滑劑
|
合成鈣鈉基潤滑脂ZGN-1或ZGN-2（溫度范圍－20℃－100℃）
|
||||||||
八、升降機的選型說明：

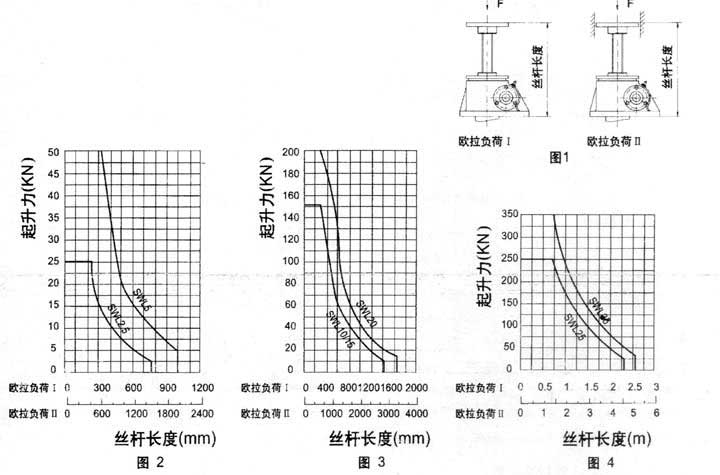

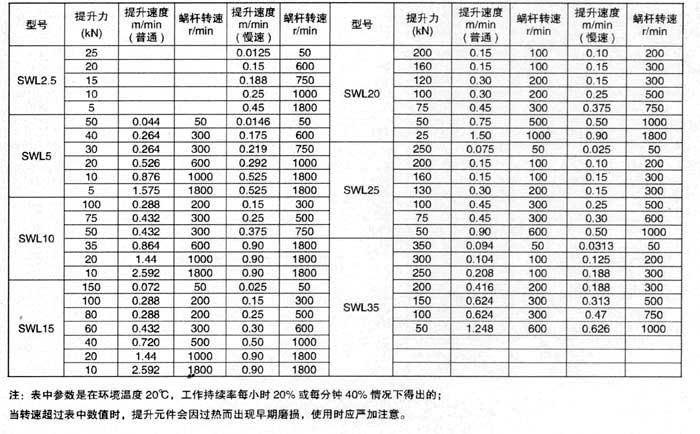

根據絲桿行程和提升負荷查圖1～圖4，找出所需升降機的型號。再查提升力和提升速度表，校核提升速度是否滿足要求。
例：已知提升負荷為F=20 kN，絲桿行程=400ram，提升速度V=0．65m／min，試求所需的升降機。
根據F=20kN，絲桿行程=400mm查圖2，選擇SWL5升降機。再查提升力和提升速度表核對SWL5升
降升在20kN負荷下只允許O．526m／min的速度，只有重選大型號的升降機。再查提升和提升力速度表得知
SWLl 0在20kN負荷下允許提升速度為1．44m／min而滿足要求。
九、說明：
(1)當壓力負荷減小時，提升高度可隨之增大(兩者具體關系詳見圖2～圖4)：
(2)在提升不同的負荷時，所允許的扭矩、功率、轉速也不同，且不同工作持續率的最大功率也不同;
(3)1型結構采用油脂潤滑，隨著溫度的升高應及時補充潤滑劑：
(4)表中的效率為用油脂潤滑條件下的參數：
(5)工作期間應及時更換潤滑劑：
(6)m作環境溫度：一20~C一十80℃：
(7)在靜止?fàn)顟B(tài)一般可以自鎖。
